Onarım arayanlar için: Pompa-beyin ayrımı, kart seviyesinde onarım, kodlama ve yol testi ABS beyin tamiri sayfasında adım adım anlatılıyor. Bu sayfa ABS beyninin ne olduğunu ve nasıl bozulduğunu açıklar.
ABS Beyni (Anti-lock Braking System), aracınızın fren sisteminin güvenli ve verimli çalışmasını sağlayan kritik bir bileşendir. ABS sistemi, frenleme sırasında tekerleklerin kilitlenmesini önleyerek, kaygan veya ani frenleme gerektiren durumlarda aracın kontrolünü korumanıza yardımcı olur. ABS beyin arızaları, frenleme performansınızı düşürerek sürüş güvenliğinizi riske atabilir. Üçeller Otomotiv, Kadosan Oto Sanayi Sitesi A Blok No:5, Yukarı Dudullu, Ümraniye/İstanbul‘da profesyonel ABS beyin tamiri hizmeti sunarak aracınızın fren sistemini güvenli hale getiriyor.
Aracınızda aşağıdaki belirtiler varsa ABS beyni tamiri gerekebilir:
Üçeller Otomotiv, İstanbul Ümraniye‘deki servisimizde, ABS beyin arızalarını ileri teknoloji cihazlarla tespit ediyor ve garantili onarım hizmeti sunuyoruz.
ABS beyni, fren sisteminde tekerleklerin kilitlenmesini önleyen elektronik kontrol ünitesidir ve sanayide "ABS modülü" ya da "ABS kontrol ünitesi" diye de anılır. Yanan bir ABS ışığı çoğu zaman sürücüyü doğrudan pahalı bir parça değişimine yönlendirir; oysa arızaların önemli bir kısmı modül kartında onarılabilir. Bu bölümde ABS beyninin ne olduğunu, pompa ve sensörden farkını, nasıl bozulduğunu, tamir-çıkma-sıfır seçeneklerini ve kodlamanın ne zaman gerektiğini atölye tecrübesiyle anlatıyoruz. Amaç, ABS arızasında doğru parçaya para harcanmasını sağlamak.
Aracın marka-model-yılı, yanan ışıklar ve varsa okunmuş arıza kodu WhatsApp'tan iletildiğinde Tacettin Usta sorunun modülde mi sensörde mi olduğuna dair ilk yorumu yapar. Modül araçtan sökülüp tek başına da getirilebilir.
ABS (Anti-lock Braking System), sert frenlemede tekerleklerin kilitlenmesini engelleyerek aracın yönlendirilebilir kalmasını sağlar. Sistemin merkezinde, dört tekerlekteki hız sensörlerinden gelen sinyalleri karşılaştıran ve fren basıncını milisaniyeler içinde ayarlayan elektronik ünite bulunur. Sistemin genel çalışma prensibi ABS maddesinde ayrıntılı anlatılır.

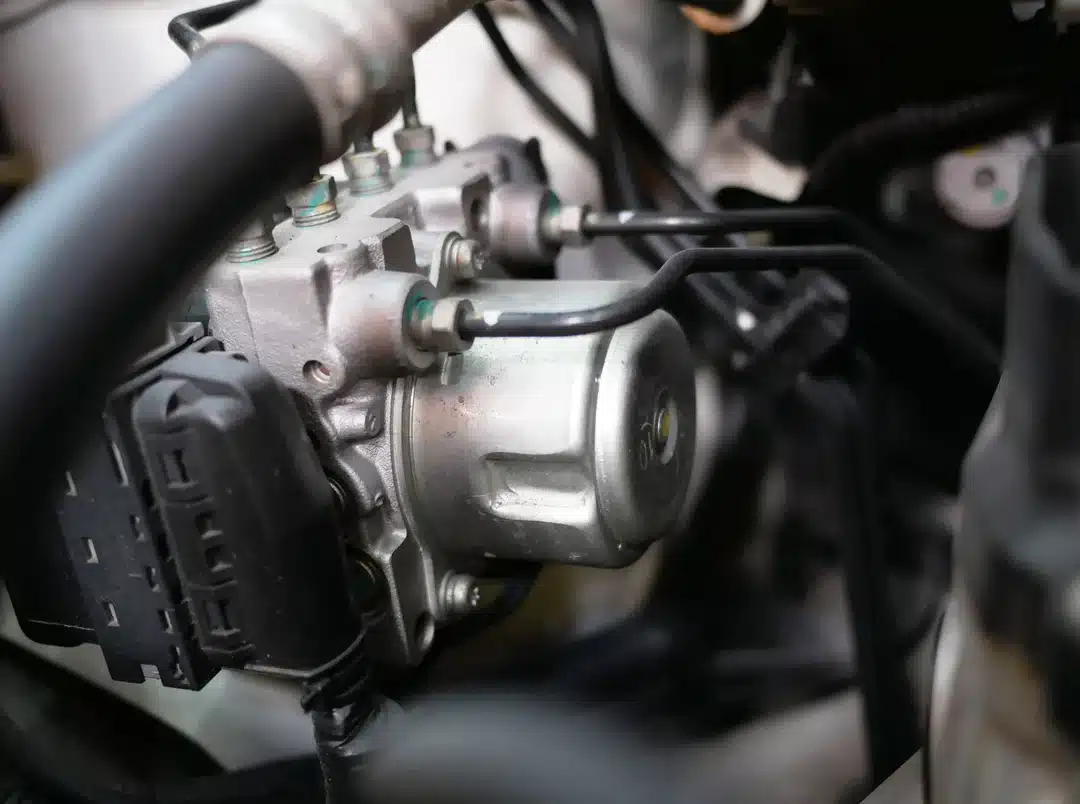

Çoğu araçta ABS ünitesi dışarıdan tek parça gibi görünür, ama aslında üç ana bölümden oluşur:
Yeni nesil araçlarda aynı ünite ESP, çekiş kontrolü, yokuş kalkış desteği ve elektronik fren gücü dağılımı gibi işlevleri de yönetir. Bu yüzden ABS ışığına çoğu zaman ESP ve bazı modellerde el freni ışığı da eşlik eder.
Sanayide en sık yaşanan karışıklık, modül arızasının "pompa bozuk" diye yorumlanmasıdır. Pompa motoru ve hidrolik blok mekanik parçalardır; beyin ise bu parçaları yöneten elektronik karttır. Hangisinin arızalı olduğu, arıza kodu ve ölçümle ayrılır.
| Parça | Görevi | Tipik arıza işareti |
|---|---|---|
| ABS modülü (beyin) | Sensör verisini işler, valf ve pompayı yönetir | İletişim yok, valf veya pompa devresi hatası, dahili arıza kodu |
| ABS pompası | Hidrolik basıncı geri basar | Pompa motoru çalışmaz, test sırasında ses gelmez |
| Hidrolik blok | Valfler üzerinden fren basıncını ayarlar | Kaçak, sıkışmış valf, pedal hissinde değişiklik |
| Tekerlek hız sensörü | Tekerlek hızını ölçer | Tek tekerlek sinyal hatası, düşük hızda ara ara ışık |
Pompa motorunun devresini açıp kapatan eleman modülün içindedir. Bu yüzden "pompa çalışmıyor" kodu verilen araçların bir kısmında sorun motorda değil, motoru süren kart üzerindeki devrededir. Aynı durum valfler için de geçerlidir; valf bobinleri modül kapağının içinde yer aldığı için bobin arızası da beyin tamiri kapsamına girer.
ABS modülü motor bölmesinde, tekerlek hizasına yakın ve titreşimin yoğun olduğu bir noktada çalışır. Sıcaklık farkı, nem ve sürekli sarsıntı, yıllar içinde kart üzerindeki lehimleri ve bağlantıları yorar. Atölyede gördüğümüz başlıca bozulma sebepleri şunlardır:
En yaygın işaret, gösterge panelinde sabit yanan ABS ışığıdır; buna çoğu zaman ESP ışığı eşlik eder. Bazı araçlarda hız göstergesinin durması, fren pedalında alışılmadık bir his veya arıza tespit cihazının modüle hiç bağlanamaması da görülür. Aynı belirtiler sensör, kablo veya sigorta arızasından da gelebildiği için modülü suçlamadan önce ölçüm yapılmalıdır.
Belirtilerin tek tek hangi parçayı işaret ettiğini ayrıntılı anlattığımız ABS beyni arızası belirtileri yazısı, atölyeye gelmeden önce durumu değerlendirmek için iyi bir kontrol listesi sunar.
Onarımın amacı modülü değiştirmeden, arızalı bölgeyi bulup kalıcı olarak düzeltmektir. Atölyede izlenen süreç şu sırayla ilerler:
ABS modülünün içindeki valf bobinleri, elektromanyetik selenoid valf prensibiyle çalışır ve arızaların önemli bir kısmı bu bobinlerin bağlantılarında ortaya çıkar. Onarımın mümkün olmadığı nadir durumlarda bu en başta söylenir.
ABS arızasında üç seçenek vardır ve her birinin maliyet, uyum ve risk tarafı farklıdır. Karar verirken sadece ilk fiyata bakmak çoğu zaman yanıltır.
| Seçenek | Artısı | Dikkat edilecek nokta |
|---|---|---|
| Mevcut modülü tamir | Aracın kendi yazılımı ve kodlaması korunur, uyum sorunu çıkmaz | Kartta yanık veya su hasarı büyükse mümkün olmayabilir |
| Çıkma modül | Tamiri mümkün olmayan durumlarda seçenek sunar | Parça ve yazılım numarası birebir uymalı; geçmişi bilinmez, çoğu araçta kodlama gerekir |
| Sıfır ünite | Yeni parça, uzun ömür beklentisi | Maliyet yüksek, genellikle hidrolik blokla birlikte satılır ve kodlama gerektirir |
Tecrübemizde ABS arızalarının büyük kısmı tamirle çözülür. Modülün değişmesi gerektiğinde ise hangi parça numarasının uyduğu ve kodlama ihtiyacı önceden anlatılır; ayrıntılı karşılaştırma için ABS beyni tamir olur mu yazısına bakılabilir.
Parça almadan önce mevcut modülün onarılıp onarılamayacağını öğrenmek çoğu zaman ciddi bir tasarruf sağlar. Modül incelendikten sonra seçenekler ve fiyatı etkileyen kalemler açıkça anlatılır.
ABS beyni fiyatı tek bir rakamla ifade edilemez; aynı markanın farklı kasalarında bile modül tipi ve arıza şekli değişir. Tutarı belirleyen başlıca kriterler şunlardır:
Net tutar, modül incelenip arızanın yeri belirlendikten sonra söylenir. İnceleme yapılmadan verilen fiyatlar genellikle parça değişimi üzerinden hesaplanır ve gerçeği yansıtmaz.
Mevcut modül kart seviyesinde onarıldığında yazılım ve ayarlar yerinde kaldığı için çoğu durumda kodlama gerekmez. Çıkma veya sıfır bir modül takıldığında ise modülün araç donanımına, lastik ölçüsüne ve varyant bilgisine göre ayarlanması gerekir. ESP'li araçlarda buna direksiyon açı sensörü ve yalpa sensörü kalibrasyonu da eklenir.
Kodlama yapılmadan takılan modül, çalışsa bile ışığı söndürmeyebilir veya yanlış tepki verebilir. Hangi durumlarda hangi işlemin gerektiğini ABS beyni kodlama yazımızda ayrıca anlattık. ABS ve ESP sistemlerinin üretici gözünden anlatımı için Bosch Mobility ABS sayfası faydalı bir kaynaktır.
Her markanın ABS modülü farklı üreticilerden gelir ve arıza karakteri de buna göre değişir. Aşağıdaki örnekler genel eğilimleri anlatır; her aracın kendi teşhisi ayrıca yapılır.
Fluence ve Megane'de ABS ışığı çoğu zaman ESP ışığıyla birlikte yanar. Modül kaynaklı arızalarda valf ve pompa devresi hataları sık görülür. Sensör ve kablo kontrolü yapıldıktan sonra modül kartı incelenir.
Bu modellerde ESP işlevi aynı ünitede olduğu için onarım sonrasında direksiyon açı sensörünün sıfırlanması da kontrol listesine girer. Işığın yalnızca düşük hızda veya park manevrasında yanması ise çoğu zaman bir tekerlek sensörünü ya da rulmandaki manyetik halkayı işaret eder.
Albea ve Doblo gibi yoğun kullanılan araçlarda modül yaşı ve titreşim etkisi belirgindir. Lehim çatlakları ve konnektör oksitlenmesi en sık karşılaştığımız sebepler arasındadır. Ticari kullanımda olan Doblo'larda nem kaynaklı sorunlar da görülür.
Connect'te modülün araçla iletişimi kesmesi ve pompa devresi hataları sık görülen şikâyetlerdir. Ayrıntılı süreç için Ford Connect ABS beyni tamiri sayfamıza bakılabilir.
Connect gibi ticari araçlarda modül, yük ve bozuk yol nedeniyle daha fazla titreşime maruz kalır. Bu yüzden onarım sırasında sadece arızalı bölge değil, titreşime açık diğer bağlantı noktaları da gözden geçirilir ve kapak contası yenilenir.
Passat'ın özellikle eski kasalarında ABS modülü arızası oldukça bilinen bir sorundur; ABS, ESP ve fren ışıklarının birlikte yanması tipik tablodur. Onarım sonrasında ESP'li versiyonlarda sensör kalibrasyonu yapılır.
Modül onarılıp araca takıldıktan sonra ilk günlerde ışıkların davranışını izlemek faydalıdır. Kontak açıldığında ABS ve ESP ışıklarının birkaç saniye yanıp sönmesi normaldir; motor çalıştıktan sonra sönmeleri gerekir. Işık yol sırasında, özellikle düşük hızda veya bozuk zeminde geri geliyorsa bu bilgi atölyeyle paylaşılmalıdır.
Uzun ömür için akü ve şarj sisteminin sağlıklı olması önemlidir. Zayıf akü ile sık sık takviyeyle çalıştırılan araçlarda modül beslemesi zorlanır ve onarılmış kart bile gereksiz yere yorulur. Motor yıkamasında modül soketine doğrudan basınçlı su tutulmaması da nem kaynaklı arızaların önüne geçer.
Fren sisteminin mekanik tarafı da ihmal edilmemelidir. Aşınmış balata, eskimiş fren hidroliği veya bozuk rulman, ABS sisteminin doğru çalışmasını zorlaştırır. Tekerlek rulmanı değişiminde manyetik halkalı rulmanların doğru yönde takılması, sensör sinyalinin sağlıklı gelmesi için şarttır.
ABS arızalarında en pahalı hata, ölçüm yapılmadan modül veya komple ünite değiştirmektir. Atölyeye "iki kez modül değişti, ışık hâlâ yanıyor" diye gelen araçlarda sorunun çoğu zaman bir sensör soketinde veya şase noktasında olduğunu görüyoruz.
Diğer yaygın hatalar şunlardır: arıza kodunu silip ışığın söndüğünü görerek sorunun çözüldüğünü düşünmek, uyumsuz parça numaralı çıkma modül takmak ve modülü kapağını zorlayarak açıp contasını bozmak. Doğru yöntem her zaman aynıdır: önce ölçüm, sonra karar. Modül açıldıysa kapak mutlaka sızdırmaz şekilde kapatılmalı, aksi hâlde nem kısa sürede aynı arızayı geri getirir.
Piyasada sık görülen yöntem, ABS ışığı yanan araçta ünitenin tamamını çıkma bir parçayla değiştirmektir. Bu yöntem hidrolik devrenin açılmasını, fren havasının alınmasını ve çoğu zaman kodlamayı gerektirir. Üstelik takılan parçanın geçmişi bilinmez.
Kart seviyesinde onarımda ise hidrolik devreye dokunulmadan sadece elektronik kısım sökülür, arızalı bölge onarılır ve modül aynı araca geri takılır. 22 yılı aşkın deneyimle vardığımız sonuç şudur: ABS beyni arızasında doğru teşhis ve kart onarımı, çoğu durumda hem daha ekonomik hem de daha uyumlu çözümdür.
Atölyemiz Kadosan Oto Sanayi Sitesi A Blok No:5, Yukarı Dudullu, Ümraniye adresindedir. TEM ve Kuzey Marmara bağlantılarına yakın olduğu için Ataşehir, Kadıköy, Çekmeköy, Sancaktepe, Kartal, Maltepe, Pendik ve Üsküdar'dan ulaşım kısa sürer. ABS ışığı tek başına yanıyorsa normal fren çalıştığı için araç dikkatli bir sürüşle getirilebilir; kırmızı fren ışığı da yanıyorsa çekici tercih edilmelidir.
Modül araçtan sökülüp tek başına da getirilebilir. Bu durumda gelmeden önce aracın bilgilerini ve arıza kodunu paylaşmak, işlemin süresini ve gerekli adımları netleştirir.
ABS beyni, tekerlek hız sensörlerinden gelen bilgiyi işleyerek sert frenlemede tekerleklerin kilitlenmesini önleyen elektronik kontrol ünitesidir. Genellikle hidrolik blok ve pompa motoruyla birlikte tek bir ünite hâlinde bulunur.
Arızaların önemli bir kısmı lehim çatlağı, valf bobini bağlantısı veya pompa sürücü devresi kaynaklıdır ve kart seviyesinde onarılabilir. Kartta ciddi yanık veya su hasarı varsa çıkma ya da sıfır modül seçenekleri değerlendirilir.
Hayır. Pompa, hidrolik basıncı geri basan elektrik motorudur; beyin ise pompayı ve valfleri yöneten elektronik karttır. Pompa çalışmıyor kodu bazen motordan değil, motoru süren kart devresinden kaynaklanır.
Fiyat modül tipine, arızanın yerine, ESP'li olup olmamasına, kodlama ihtiyacına ve sökme-takma işçiliğine göre değişir. Net tutar modül incelendikten sonra söylenir.
Çoğu araçta evet. Çıkma veya sıfır modülün araç donanımına göre kodlanması, ESP'li araçlarda ayrıca sensör kalibrasyonu yapılması gerekir. Mevcut modül tamir edildiğinde ise genellikle kodlama gerekmez.
ABS ışığı tek başına yanıyorsa normal fren çalışmaya devam eder, yalnızca ani frende kilitlenme önleme devre dışıdır. Kırmızı fren ışığı da yanıyorsa araç kullanılmamalı ve kontrol ettirilmelidir.
Basit lehim ve bağlantı onarımları genellikle kısa sürer. Ara ara gelen arızalarda modülün test edilerek izlenmesi gerektiği için süre uzayabilir; ön görüşmede daha net bilgi verilir.
Evet, modül hidrolik bloktan ayrılıp tek başına getirilebilir. Yine de arızanın modülde olduğundan emin olunmadıysa aracın da görülmesi teşhis açısından daha sağlıklıdır.
Sadece bilgi almak isteyenler arıza kodunu veya ışıkların fotoğrafını gönderebilir. Tamir ile değişim arasında kararsız kalanlar için modül ölçülüp seçenekler açıkça anlatılır. Hazır olanlar aracı veya modülü doğrudan atölyeye getirebilir.
