BSI Beyni Tamiri

BSİ beyni, Peugeot ve Citroën araçlarda kabin içindeki elektrik sistemlerini tek merkezden yöneten ana kontrol ünitesidir; "BSI ne demek" sorusunun cevabı da buradan başlar. Kısaltma, Fransızca kökenli "Boîtier de Servitude Intelligent" ya da İngilizce karşılığıyla Built-in Systems Interface olarak geçer ve atölye dilinde çoğu zaman "akıllı sigorta kutusu" diye anılır. Aşağıda BSİ'nin görevlerini, arıza belirtilerinin nasıl ayırt edildiğini, onarım ile kopyalama-kodlama arasındaki farkı ve BCM ya da UCH ile karşılaştırmasını 22 yılı aşkın atölye deneyimiyle anlatıyoruz.

Aracını atölyeye çekiciyle gönderen bir müşteri, Google yorumunda aracıyla "en ince detayına kadar" ilgilenildiğini aktarıyor.

S. Ü., Google yorumu

BSI Ne Demek? Kısaltmanın Anlamı ve Aracın İçindeki Yeri

BSI, PSA grubunun (bugün Stellantis çatısı altında) 2000'li yılların başından itibaren Peugeot ve Citroën modellerinde kullandığı gövde elektroniği yöneticisidir. Eski araçlarda her konfor fonksiyonu ayrı bir röle ve kabloyla sürülürken, BSİ bu işleri tek bir kart üzerinde toplar ve diğer beyinlerle veri hattı üzerinden haberleşir. Bu yapıya çoklu iletişim ya da "multiplex" sistem denir.

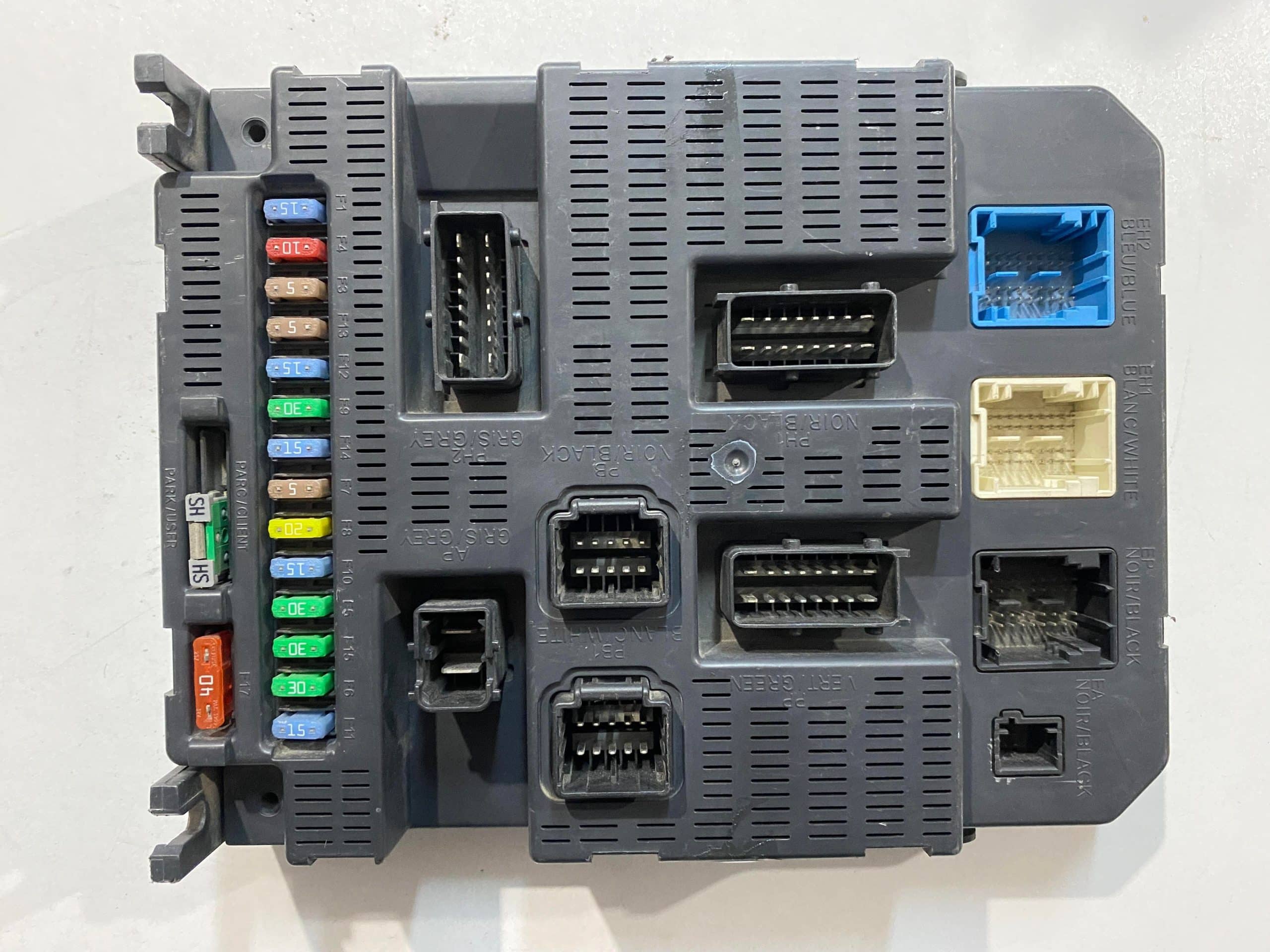

Ünite genellikle torpido altında, sürücü tarafında sigorta paneliyle birleşik şekilde durur. Üzerinde hem klasik bıçak sigortalar hem de onları yöneten elektronik kart bulunur. Bu yüzden kullanıcılar çoğu zaman BSİ'yi sadece bir sigorta kutusu sanır; oysa kutunun içinde aracın konfor ve güvenlik fonksiyonlarını yöneten bir mikroişlemci çalışır.

Peugeot 206, 207, 307, 308, 407, Partner ile Citroën C3, C4, Berlingo ve Xsara Picasso gibi modellerde BSİ beyni farklı donanım ve yazılım sürümleriyle karşımıza çıkar. Aynı model içinde bile donanım paketine göre farklı parça numaraları bulunduğu için "aynı araçtan çıkma" bir ünite her zaman doğrudan çalışmaz.

BSİ Beyni Hangi Görevleri Yönetir?

BSİ, sürücünün her gün farkında olmadan kullandığı onlarca fonksiyonun arkasındaki karar merkezidir. Anahtardan gelen komutu okur, kapı ve kaput sensörlerini dinler, motor beyniyle haberleşir ve buna göre röleleri tetikler. Atölyede en sık karşılaştığımız görev alanları şunlardır:

• Merkezi kilit ve uzaktan kumanda: Kumanda sinyalini alır, kapı kilit motorlarını sürer ve kapıların açık-kapalı durumunu izler.
• Dış ve iç aydınlatma: Far, sinyal, stop, tavan lambası ve "follow me home" gibi gecikmeli aydınlatma işlevlerini yönetir.
• Silecek ve cam fonksiyonları: Silecek hız kademeleri, yağmur sensörü, arka silecek ve bazı modellerde elektrikli camlar BSİ üzerinden çalışır.
• Immobilizer haberleşmesi: Anahtardaki transponder kodunu doğrular ve motor beynine çalışma izni verir.
• Gösterge ve uyarılar: Kapı açık, far açık, yakıt seviyesi ve bakım uyarıları gibi bilgileri göstergeye iletir.
• Enerji yönetimi: Kontak kapandıktan sonra tüketicileri keserek akünün boşalmasını engeller, "ekonomi modu"na geçer.

Bu kadar çok işlevi aynı anda yöneten bir ünitenin arızası, tek bir lambanın yanmamasından aracın hiç çalışmamasına kadar çok geniş bir tabloya yol açabilir. Arıza tespitinde işin en zor kısmı da budur.

Multiplex Mimari: BSİ Diğer Beyinlerle Nasıl Konuşur?

PSA araçlarında BSİ, birden fazla veri ağının kesişim noktasında durur. Motor beyni, ABS ve şanzıman gibi güç aktarma üniteleri yüksek hızlı CAN hattı üzerinden konuşurken; kapı modülleri, klima paneli ve direksiyon altı kumanda grubu (COM2000 ya da CV00) daha düşük hızlı konfor hatlarına bağlıdır. BSİ bu hatlar arasında köprü görevi görür ve bir ağdaki bilgiyi diğerine aktarır.

Bu mimarinin pratik sonucu şudur: BSİ'deki bir haberleşme arızası, arızası olmayan başka bir üniteyi arızalıymış gibi gösterebilir. Örneğin göstergede ABS ve ESP uyarısının birlikte yanması, bazen ABS ünitesinden değil BSİ ile ABS arasındaki veri trafiğinin kesilmesinden kaynaklanır. Doğru teşhis için hata kodlarını tek tek okumak yetmez; hangi ünitenin kiminle konuşamadığına bakmak gerekir.

Otomotivde kullanılan araç içi veri ağları hakkında genel bir çerçeve arayanlar için bu kaynak iyi bir başlangıç sunar; atölyede ise aynı mantığı osiloskop ve arıza tespit cihazıyla hat üzerinde doğrularız.

BSİ Arıza Belirtileri: Hangi Şikâyetler Bu Üniteyi İşaret Eder?

Kullanıcıların atölyeye getirdiği şikâyetler çoğu zaman birbirinden bağımsız görünür. Sabah araç çalışmaz, öğlen sorunsuz çalışır; bir gün silecek kendi kendine çalışır, ertesi gün sinyaller sönmez. Bu "gelip giden" karakter, BSİ beyni arızalarının en tipik işaretidir.

Atölyede BSİ'den şüphelenmemize neden olan başlıca belirtiler:

1. Kontak açıldığında göstergede ekranın hiç gelmemesi ya da tüm uyarı lambalarının aynı anda yanması.
2. Merkezi kilidin kumandaya tepki vermemesi, kapıların kendi kendine kilitlenip açılması.
3. Silecek, sinyal ya da farların kontak kapalıyken dahi çalışmaya devam etmesi.
4. Aracın gece boyunca aküyü boşaltması; BSİ'nin uyku moduna geçememesi.
5. Marş basıyor fakat motorun çalışmaması, göstergede anahtar simgesi ya da "anti-start" uyarısı.
6. Arıza tespit cihazında birden fazla ünitede aynı anda "iletişim yok" hata kodları görülmesi.

Bu belirtilerin her biri tek başına BSİ'yi mahkûm etmez. Zayıf akü, oksitlenmiş şase noktası, kapı kablo demetinde kopukluk ya da arızalı bir kapı kilit motoru da benzer tablolar üretebilir. Doğru yaklaşım, önce besleme ve şase hatlarını, sonra veri hatlarını, en son üniteyi kontrol etmektir.

BSİ Beyni Neden Arızalanır?

BSİ'nin bulunduğu konum ve üstlendiği yük, onu belirli arıza tiplerine yatkın hale getirir. Yıllar içinde atölyede biriktirdiğimiz gözlemler, arızaların büyük kısmının birkaç ana sebebe dayandığını gösteriyor.

Nem ve su girişi ilk sıradadır. Ön cam contası, torpido altı drenaj kanalları ya da kapı içi naylonları sızdırdığında su kablo demeti boyunca ilerleyerek üniteye ulaşır. Kartta oluşan oksit, pistleri ve konnektör pinlerini zamanla yer. Akü değişimi ve takviye hataları da sık görülür; ters bağlanan takviye kablosu ya da kontak açıkken sökülen akü, kart üzerindeki regülatör ve koruma elemanlarına zarar verebilir.

Isı döngüsü kaynaklı soğuk lehim, röle bacaklarında ve yüksek akım taşıyan bölgelerde çatlaklara yol açar. Sonradan takılan alarm, müzik sistemi veya aydınlatma ekipmanının BSİ çıkışlarına bağlanması ise kapasitesinin üstünde akım çekilmesine ve sürücü transistörlerin yanmasına neden olur.

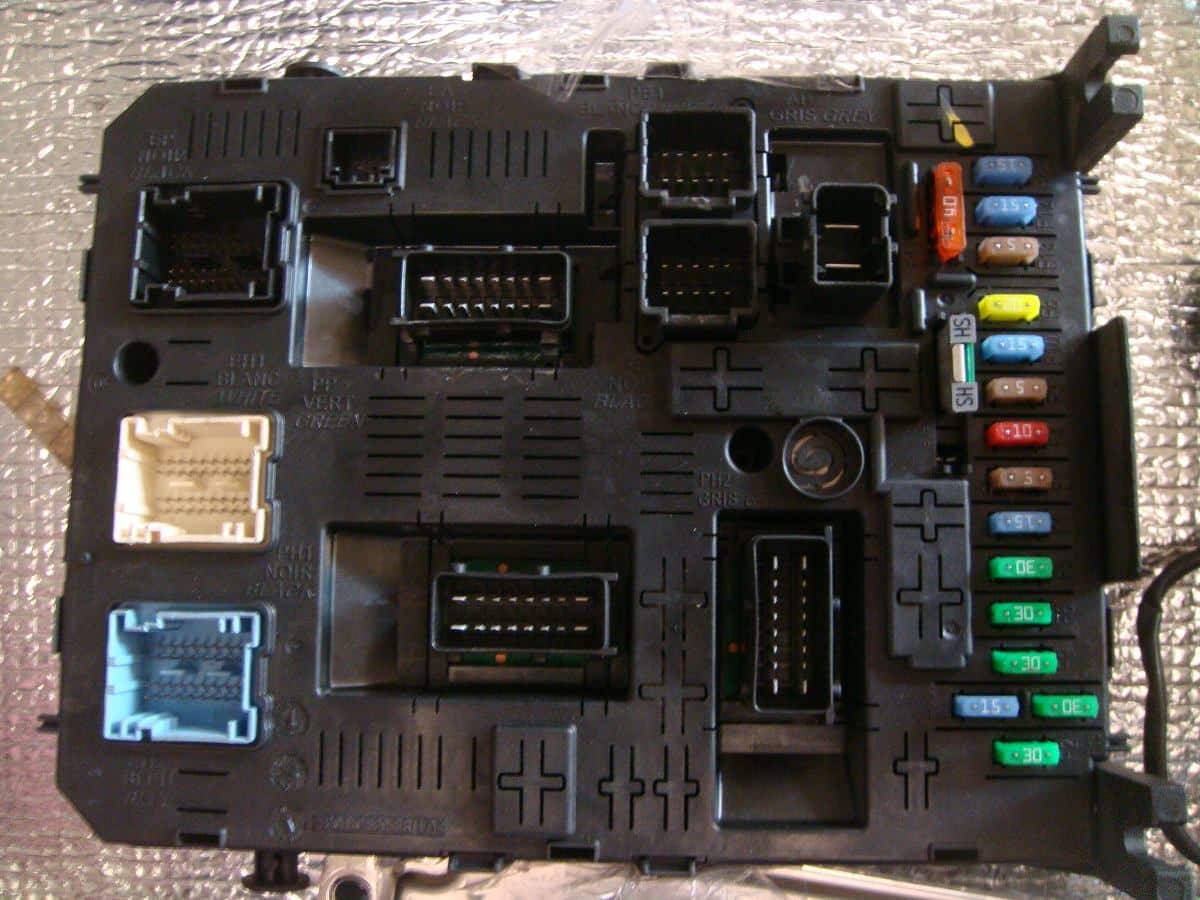

Peugeot 307 özelinde görülen tipik su alma ve besleme sorunlarını, model bazlı ayrıntılarıyla Peugeot 307 BSI beyni tamiri ve arıza belirtileri yazısında ayrıca ele aldık.

BSİ Arızası mı, Başka Bir Sorun mu? Atölyede Ayırt Etme Yöntemi

Bir BSİ beyni sırf şüpheyle değiştirildiğinde sorun çoğu zaman çözülmez, üstelik yeni bir kodlama problemi eklenir. Bu yüzden ünite sökülmeden önce araç üzerinde sistematik bir kontrol yapılır.

İlk adımda akü voltajı, marş anındaki voltaj düşümü ve kontak kapalıyken çekilen kaçak akım ölçülür. Ardından BSİ'nin besleme ve şase pinleri yük altında kontrol edilir. Sonrasında arıza tespit cihazıyla tüm ünitelerin haberleşme durumu taranır ve hangi ünitenin sessiz kaldığı belirlenir.

Veri hattında sorun görüldüğünde osiloskopla CAN sinyalinin şekline bakılır; bozuk bir sinyal bazen başka bir ünitenin hattı çökertmesinden kaynaklanır. Tüm bu kontrollerden sonra şüphe BSİ üzerinde yoğunlaşıyorsa ünite sökülür ve tezgâhta incelenir.

BSİ Tamiri Süreci Adım Adım Nasıl İlerler?

Tezgâha gelen ünitede izlediğimiz sıra, hem arızanın kalıcı olarak giderilmesini hem de aracın hafızasındaki bilgilerin korunmasını hedefler. Sürecin ana hatları şu tabloda yer alıyor:

Hafıza yedeği adımı atlanmaz. Kart üzerinde yapılan bir müdahale sırasında veri kaybı yaşanırsa elde yedek bulunması, aracın anahtarlarını ve donanım ayarlarını yeniden sıfırdan tanıtmak zorunda kalmayı önler.

BSİ Kopyalama ve Kodlama: Değişim Gerektiğinde Ne Yapılır?

Kartın onarılamayacak kadar hasar gördüğü durumlarda, özellikle ağır su alma ya da yanık vakalarında, ünite değişimi gündeme gelir. Burada yapılan hata, çıkma bir BSİ'yi takıp aracın çalışmasını beklemektir. BSİ, aracın şase numarasını, anahtar verilerini ve donanım konfigürasyonunu hafızasında taşır; başka bir araçtan gelen ünite bu bilgileri tanımaz.

Değişimde iki temel yöntem uygulanır. Birincisi kopyalamadır: eski ünitenin hafızası okunabiliyorsa bu veri yeni ya da çıkma üniteye aktarılır ve araç, BSİ hiç değişmemiş gibi çalışır. İkincisi kodlama ve adaptasyondır: eski hafıza okunamıyorsa yeni ünite arıza tespit cihazı üzerinden araca tanıtılır, konfigürasyon ayarları (far tipi, park sensörü, yağmur sensörü gibi) tek tek girilir ve anahtarlar yeniden eşleştirilir.

Anahtar eşleştirmesi, sistemin immobilizer tarafıyla ilgili olduğu için aracın güvenlik kodunun elde bulunması gerekebilir. Bu kod genellikle ruhsat klasöründeki gizli kod kartında yer alır; kaybolmuşsa farklı yöntemler değerlendirilir. Kopyalama mı kodlama mı gerektiği, eski ünitenin hafızasının sağlam olup olmamasına bağlıdır.

BSI, BCM ve UCH Arasındaki Fark

Kullanıcılar arasında en çok karıştırılan konulardan biri, farklı markaların aynı işlevi farklı isimlerle anmasıdır. Temelde hepsi gövde elektroniğini yöneten ünitelerdir, fakat mimari ve konum farklılıkları vardır.

BCM (Body Control Module) aslında bir kategori adıdır ve BSİ de UCH de bu kategorinin marka özelindeki örnekleridir. BCM mantığını ve marka bazlı farklarını body kontrol modülü sayfasında ayrıca anlattık. Onarım açısından ise temel fark, her ünitenin yazılım yapısının ve kodlama yönteminin kendine özgü olmasıdır; bir markada basit olan tanıtım, diğerinde güvenlik kodu ve özel prosedür isteyebilir.

Genel Uygulamalar ile Kart Seviyesinde Onarım Yaklaşımı Arasındaki Fark

BSİ arızasında piyasada sıkça görülen yaklaşım, arıza tespit cihazında "BSI iletişim hatası" görüldüğü anda ünitenin değiştirilmesidir. Bu yol hızlı görünür, ancak arıza kablo tesisatındaysa yeni ünite de kısa sürede aynı şikâyeti tekrar eder. Ayrıca çıkma ünitenin geçmişi bilinmez; o da su almış ya da onarılmış olabilir.

Kart seviyesinde onarım yaklaşımında ise önce arızanın kaynağı araç üzerinde doğrulanır, ardından sadece arızalı devre elemanı onarılır. Aracın kendi ünitesi korunduğu için kodlama ihtiyacı çoğu zaman ortadan kalkar ve fabrika konfigürasyonu bozulmaz. Onarımın mümkün olmadığı durumlarda ise bu açıkça söylenir ve değişim ile kopyalama seçeneği şeffaf şekilde anlatılır.

Sık Yapılan Hatalar ve Doğru Yöntem

BSİ arızalarında atölyeye gelen araçların bir kısmı, önceki müdahalelerin izini taşır. En sık gördüğümüz hatalar ve doğru yaklaşımlar şöyle sıralanabilir:

• Akünün kontak açıkken sökülmesi: BSİ'de veri bozulmasına yol açabilir. Doğrusu, kontak kapatıldıktan sonra ünitenin uyku moduna geçmesini birkaç dakika beklemektir.
• Kaçak akım sorununu akü değiştirerek çözmeye çalışmak: Yeni akü de boşalır. Doğrusu, kaçak akımı ölçüp kaynağını bulmaktır.
• Sigortaları körlemesine değiştirmek: Sık atan sigorta bir sonuçtur, sebep değildir. Hat üzerindeki kısa devre bulunmadan daha yüksek amperli sigorta takılması ciddi hasara yol açar.
• Su almış üniteyi sadece kurutmak: Görünür nem gitse de oksit kart üzerinde ilerlemeye devam eder. Kimyasal temizlik ve pist kontrolü şarttır.
• Kodlamasız çıkma ünite takmak: Araç çalışmaz ya da bazı fonksiyonlar kaybolur.

Su girişinin kaynağı bulunup giderilmeden onarılan ünite, bir sonraki yağmurda yeniden arızalanabilir. Bu yüzden tamirle birlikte sızıntı noktasının da kontrol edilmesini öneriyoruz.

Onarım Maliyetini Etkileyen Kriterler

BSİ onarımında tek bir sabit ücretten söz etmek doğru olmaz; çünkü tezgâhtaki her ünite farklı hasarla gelir. Maliyeti belirleyen başlıca etkenler şunlardır: ünitenin donanım sürümü ve model yılı, hasarın tipi (tek bir röle arızası ile yaygın oksit hasarı arasında büyük fark vardır), kopyalama veya kodlama gerekip gerekmediği ve aracın atölyeye getirilip getirilmediği.

İnceleme sonucunda onarımın kapsamı ve alternatifleri önceden anlatılır; onay alınmadan işleme başlanmaz. Sökülüp getirilen ünitelerde araç üstü adaptasyon gerekip gerekmediği de baştan belirtilir.

Peugeot ve Citroën Sahipleri İçin Kadosan'da BSİ Servisi

Atölyemiz Yukarı Dudullu'daki Kadosan Oto Sanayi Sitesi'nde yer alıyor. Ümraniye, Ataşehir, Çekmeköy ve Sancaktepe'den kısa sürede, Kadıköy, Üsküdar, Maltepe, Kartal ve Pendik'ten de TEM bağlantısıyla rahatça ulaşılabiliyor. Araç çalışmıyorsa BSİ sökülüp tek başına getirilebilir; bu durumda hafıza yedeği atölyede alınır.

BSİ dışındaki Peugeot beyinleri, yani motor, şanzıman ve ABS üniteleri için yapılan işlemleri Peugeot beyin tamiri sayfasında bir arada bulmak mümkün.

Sıkça Sorulan Sorular

BSI ne demek?

BSI, Peugeot ve Citroën araçlarda kullanılan Built-in Systems Interface ya da Fransızca Boîtier de Servitude Intelligent ifadesinin kısaltmasıdır. Aracın aydınlatma, merkezi kilit, silecek, immobilizer ve enerji yönetimi gibi gövde elektroniği fonksiyonlarını yöneten akıllı sigorta kutusu olarak bilinir.

BSİ beyni nedir ve nerede bulunur?

BSİ beyni, sigorta paneliyle birleşik bir elektronik kontrol ünitesidir ve çoğu Peugeot ile Citroën modelinde torpido altında, sürücü tarafında yer alır. Üzerinde hem sigortalar hem de bu sigortaların beslediği devreleri yöneten mikroişlemcili kart bulunur.

BSİ arızası hangi belirtileri verir?

En sık görülen belirtiler merkezi kilidin çalışmaması, silecek ve sinyallerin kendi kendine çalışması, göstergede tüm uyarıların birlikte yanması, aracın gece aküyü boşaltması ve marş basmasına rağmen motorun çalışmamasıdır. Bu belirtiler zayıf akü veya tesisat arızasıyla da oluşabildiği için ölçüm yapılmadan karar verilmemelidir.

BSİ tamir edilebilir mi, yoksa değişmesi mi gerekir?

Arızaların önemli bir kısmı röle, pist, lehim ve sürücü entegre gibi kart üzerindeki elemanlardan kaynaklandığı için onarılabilir. Ağır su alma veya yaygın yanık hasarında onarım mümkün olmayabilir; bu durumda değişim ve hafıza kopyalama değerlendirilir.

Çıkma BSİ takılınca araç çalışır mı?

Çoğu durumda doğrudan çalışmaz. BSİ aracın şase numarası, anahtar verisi ve donanım ayarlarını taşıdığı için çıkma ünitenin eski ünitenin hafızasıyla kopyalanması veya arıza tespit cihazıyla araca kodlanması gerekir.

BSİ kodlama için güvenlik kodu gerekir mi?

Anahtar eşleştirmesi ve bazı adaptasyonlar için aracın güvenlik kodu gerekebilir. Bu kod genellikle ruhsat evrakıyla birlikte verilen gizli kod kartında bulunur. Eski ünitenin hafızası okunabiliyorsa kopyalama yöntemiyle çoğu zaman bu koda ihtiyaç kalmaz.

BSİ tamiri ne kadar sürer?

Süre, arızanın tipine ve kopyalama ihtiyacına göre değişir. Tek bir devre elemanından kaynaklanan arızalar genellikle kısa sürede giderilirken su almış ünitelerde temizlik, kurutma ve test aşamaları daha fazla zaman alır. Kesin süre, tezgâh incelemesinden sonra bildirilir.

BSİ su alırsa ne yapılmalı?

Araç mümkünse çalıştırılmadan akü bağlantısı kesilmeli ve ünite en kısa sürede incelenmelidir. Su kart üzerinde kaldıkça oksit ilerler ve onarım ihtimali azalır. Suyun girdiği nokta da bulunup giderilmelidir; aksi halde arıza tekrarlayabilir.
